전기차 충전 커넥터에 대해 알아보자.
전기차 충전에서 사용자가 실제로 손으로 만지는 부품은 결국 커넥터와 케이블입니다.
충전기 본체가 아무리 고급이고, 전력모듈이 좋아도, 마지막 접점인 커넥터에서 문제가 생기면 결과는 동일합니다.
충전 시작이 안 됨
충전 중 자꾸 끊김
출력이 갑자기 떨어짐(디레이팅)
커넥터 과열 경고
심하면 사용 중지(안전 차단)
이런 문제들은 “앱 오류”처럼 보일 때도 있지만, 실제 현장에서는 커넥터 접촉·핀 상태·온도·케이블 스트레스와 연결된 경우가 많습니다. 그래서 충전 인프라를 전문적으로 다루려면 커넥터를 “모양”이 아니라 규격과 구조(전기/통신/안전장치)로 이해해야 합니다.
이번 5편에서는
AC와 DC 커넥터가 왜 다른지
커넥터 핀들이 각각 무엇을 하는지(전력/접지/신호)
충전이 시작되기 전에 무슨 안전 확인을 하는지
왜 ‘발열’이 출력 제한과 직결되는지
를 한 번에 정리합니다. “이론 + 현장 감각”을 같이 잡는 글입니다.
AC 커넥터와 DC 커넥터: 차이는 ‘전력 공급 방식 + 통신/제어 구조’다
커넥터는 단순한 플러그가 아닙니다.
전기차 충전 커넥터에는 크게 3종류의 선(핀)이 들어갑니다.
전력(Power): 실제로 전류가 흐르는 선
접지(PE, Protective Earth): 감전/누전 사고를 막는 기준점
신호/통신(Control/Communication): “충전해도 되는 상태인지, 얼마로 넣을지”를 협상하는 선
AC와 DC 커넥터의 차이는 여기서 시작됩니다.
1) AC 커넥터: “차량 OBC가 AC→DC 변환”을 한다
AC 충전에서는 충전기가 AC 전원을 공급하고, 차량 내부 OBC가 DC로 변환합니다.
그래서 AC 커넥터의 전력 핀은 교류 전원(L/N 또는 L1/L2/L3) 구조를 갖고, 신호 핀은 “충전 시작 허용/전류 한도” 같은 제어 기능에 집중합니다.
2) DC 커넥터: “충전기가 DC를 만들어 배터리에 직접 넣는다”
DC 급속에서는 배터리에 큰 전류가 직접 흐릅니다. 그래서 DC 커넥터는 전력 핀이 굵고(전류가 커서), 발열·접촉저항 문제가 더 민감합니다.
또한 DC 충전은 차량 BMS와 충전기가 훨씬 더 많은 정보를 주고받으며 전압/전류를 계속 조정하기 때문에 통신/협상 과정이 AC보다 더 중요해집니다.
요약하면
AC 커넥터는 “전력(AC) + 기본 제어” 중심
DC 커넥터는 “큰 DC 전력 + 정교한 통신/안전” 중심
입니다.
커넥터 핀의 역할: 전력선만 있는 게 아니라 ‘시그널’이 충전을 시작시킨다
커넥터는 보통 “전기가 흐르는 핀”만 생각하기 쉽지만, 실제 충전은 신호 핀(제어선)이 시작을 허락해야 진행됩니다.
1) 접지(PE)는 ‘안전 기준점’이다
접지는 단순히 누전 시 전기를 흘려보내는 역할뿐 아니라, 충전기와 차량이 “안전하게 연결되어 있다”는 기본 조건을 구성합니다.
접지 품질이 나쁘면 아래 현상이 나타날 수 있습니다.
충전 시작 불가(안전 조건 불만족)
간헐적 끊김(환경 변화에 따라 임계치 흔들림)
오동작/오류 코드 증가
최악의 경우 감전/화재 위험 증가
충전 인프라에서 접지는 ‘있으면 좋은 것’이 아니라 ‘성립 조건’입니다.
2) 제어 신호는 “지금 충전해도 되는가?”를 확인한다
AC 충전에서 흔히 등장하는 개념이 “제어 파일럿(CP)” 같은 제어선입니다.
사용자는 못 보지만, 실제로는 이 선을 통해
차량이 연결되었는지
충전기가 얼마까지 공급 가능한지
차량이 충전을 받을 준비가 되었는지
를 확인합니다.
즉, 케이블을 꽂는다고 바로 전기가 흐르는 게 아니라, 차량과 충전기가 ‘대화’한 뒤에 전력을 공급합니다.
이게 안전의 핵심입니다.
3) DC 충전은 통신이 더 ‘깊게’ 들어간다
DC 충전은 배터리에 직접 들어가기 때문에, BMS가 “전압/전류/온도/목표 SOC” 같은 정보를 바탕으로 충전기에게 계속 요구치를 전달합니다.
충전기는 그 요구치를 따라야 하고, 충전 중에도 협상은 지속됩니다.
그래서 DC 커넥터/시스템에서는 통신 불안정이 곧바로
출력 출렁임
세션 종료
오류 발생
으로 이어질 수 있습니다.
안전장치의 흐름: “꽂았다 → 잠겼다 → 확인됐다 → 전력이 흐른다”
충전 커넥터는 단순 결합이 아니라, 안전을 위해 단계적으로 동작합니다.
현장에서 커넥터 관련 문제를 진단할 때는 이 순서를 떠올리면 좋습니다.

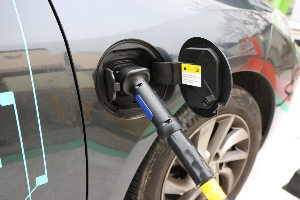

1) 물리적 결합과 락킹(Locking)
차량과 커넥터가 결합되면, 많은 시스템에서 커넥터를 잠그는 락킹 구조가 동작합니다.
사용 중에 빠지면 아크(스파크)나 손상 위험이 커서
충전 중 분리를 물리적으로 막는 방식이 흔합니다.
락킹이 잘 안 되면 “충전 시작이 안 된다” 또는 “조금 하다 끊긴다”가 발생할 수 있습니다.
2) 절연/누설/접지 상태 확인
충전기는 전력을 넣기 전에
절연 상태(누전 가능성)
접지 상태
커넥터 상태
를 확인하고, 이상이 있으면 전력 공급을 차단합니다.
비 오는 날, 결로가 많은 날, 먼지가 쌓인 날에 문제가 늘어나는 이유가 여기 있습니다.
커넥터 내부에 미세한 오염이나 습기가 있으면 절연 상태가 나빠질 수 있습니다.
3) 전력 공급 후에도 온도/전류 감시는 계속된다
충전이 시작되면 끝이 아니라, 충전기와 차량은 계속 상태를 감시합니다.
특히 DC 급속에서는 커넥터 온도와 전류 감시가 매우 중요합니다.
임계치에 가까워지면 보통 아래 순서로 반응합니다.
출력 제한(디레이팅)
경고 표시
심하면 충전 중단(안전 차단)
사용자는 “갑자기 느려졌다”라고 느끼지만, 시스템 입장에서는 “위험을 피하기 위한 정상 동작”인 경우가 많습니다.
결론
전기차 충전 커넥터와 규격은 단순한 ‘플러그 모양’의 문제가 아니라, 전력(AC/DC)·통신·안전·열관리가 한 덩어리로 묶인 기술입니다. 핵심만 정리하면 이렇습니다.
AC와 DC의 본질적 차이는 전력 변환 위치(차량 OBC vs 충전기)이고, 그에 따라 커넥터 구조와 통신 깊이가 달라진다
커넥터는 전력 핀만 있는 게 아니라, 접지·제어/통신 핀을 통해 “충전해도 되는지”를 단계적으로 확인한다
충전이 느려지거나 끊기는 현상은 커넥터/케이블의 접촉·락킹·절연·발열 문제와 자주 연결된다
특히 급속에서는 ‘발열’이 곧바로 출력 제한(디레이팅)으로 이어져 체감 품질을 좌우한다
다음 6편에서는 충전기 설치 전 ‘전력’부터 보는 법을 다룹니다.
계약전력·변압기 용량·수전설비 여유를 어떻게 확인하고, “완속 여러 대/급속 1~2대” 같은 현실 시나리오에서 어떤 순서로 판단해야 시행착오가 줄어드는지, 실무 프레임으로 정리해드리겠습니다.
